Řada H – Laminární boxy, horizontální a vertikální

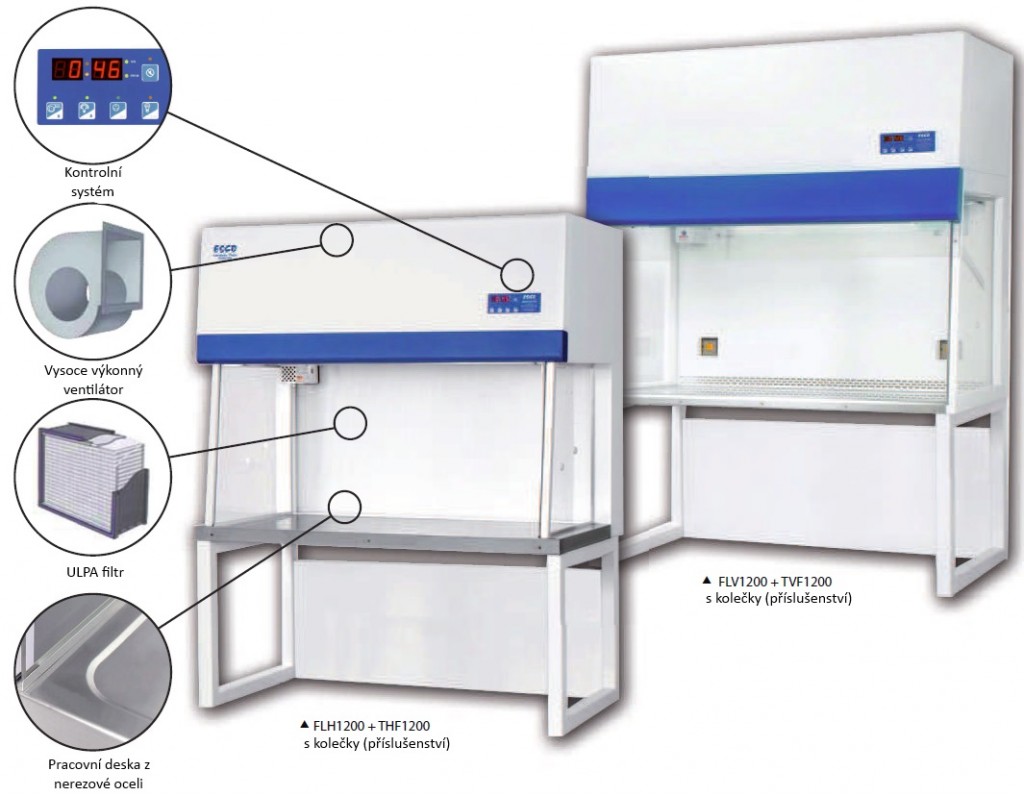

122

Úvod

Laminární boxy jsou vytvořené tak, aby bránily kontaminaci polovodičových waferů, biologických vzorků či jakýchkoliv citlivých zařízení. Vzduch je hnaný přes ULPA filtr a proudění je velice mírné, laminární, k uživateli. Tyto boxy jsou buď v horizontální, nebo vertikální konfiguraci.

Laminární boxy jsou vybaveny baktericidní UV lampou pro sterilizaci pracovního prostoru, pokud se nepracuje. Je nutné světlo vypnout ve chvíli, kdy se začne pracovat, protože by mohlo obsluze popálit kůži a způsobit šedý zákal na oku. Nic se v boxu nesmí skladovat, aby mohla být sterilizována.

Legislativa

  • provedení skříně – EN 12469 (testováno na křížovou kontaminaci a ochranu produktů za použití mikrobiologických testovacích metod přizpůsobených podle této normy) a IESTRP-CC002
  • kvalita vzduchu – ISO 146944-1 class3
  • filtrace – EN 1822 (H14), IEST-RP-CC001, IEST-RP-CC007, IESTRP-CC034
  • elektrická bezpečnost – IEC 61010-1 a EN 61010-1

Výhody

  • ULPA filtry testované na běžnou účinnost ˃ 99,999% pro částice od 0,1 do 0,3µm; lepší než HEPA filtry
  • pracovní povrch z nerezové oceli se zaoblenými předními hranami pro maximální komfort práce
  • světlo poskytuje perfektní osvětlení pracovního prostoru a snižuje únavu obsluhy
  • všechny povrchy opatřeny antimikrobiálním nátěrem

Technická data

  • vyrobeno z galvanizované oceli s antimikrobiálním epoxidovým nátěrem
  • pracovní deska z nerezové oceli 304 (ČSN 17.240)
  • boční stěny z anti-UV tvrzeného skla
  • kontrolní systém na zapnutí světla a proudění vzduchu

Příslušenství

  • baktericidní UV lampa a průhledný přední kryt (LUH/LUV)
  • elektrické zásuvky (PEH/PEV)
  • přívod vzduchu, plynu a vakua (ROH/ROV)
  • trubkový stůl s kolečky

BOXY S LAMINÁRNÍM PROUDĚNÍM HORIZONTÁLNÍ

Provoz

Vzduch je nasáván z prostoru nad boxem a hnán přes ULPA filtr. Potom vzduch prochází skrz hlavní prostor horizontálním laminárním (jednosměrným) proudem a je vypuštěn předním otevřeným oknem boxu. U boxů s laminárním prouděním je mírně snížená hladina turbulence srovnaná do vertikálního proudu, díky čemuž není proud vzduchu znatelný na pracovní ploše.

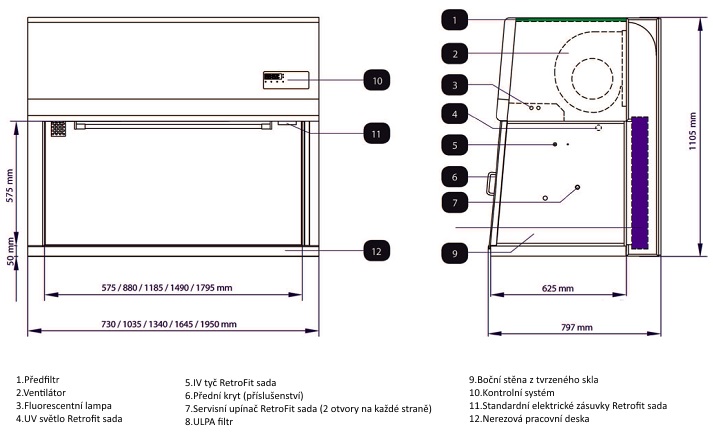

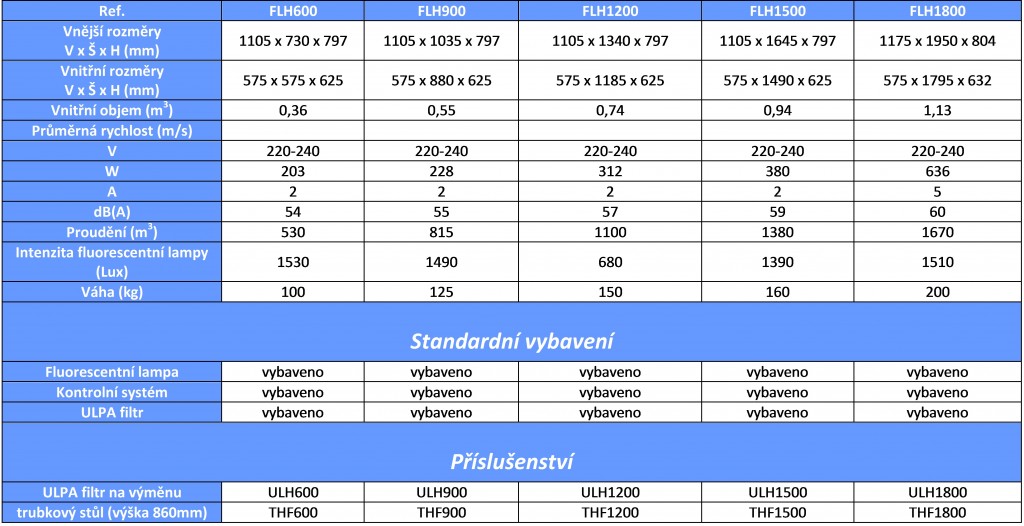

123 124

Rádi Vám připravíme konkrétní cenovou nabídku, včetně dopravy s dodáním až k Vám na pracoviště info@hanyko-praha.cz

BOXY S LAMINÁRNÍM PROUDĚNÍM VERTIKÁLNÍ

Provoz

Vzduch je nasáván z prostoru nad boxem a hnán přes ULPA filtr. Potom vzduch prochází skrz hlavní prostor vertikálním laminárním (jednosměrným) proudem a je vypuštěn předním otevřeným oknem boxu. Boxy s vertikálním laminárním prouděním vytváření menší turbulence okolo větších předmětů vybavení ve srovnání s horizontálními.

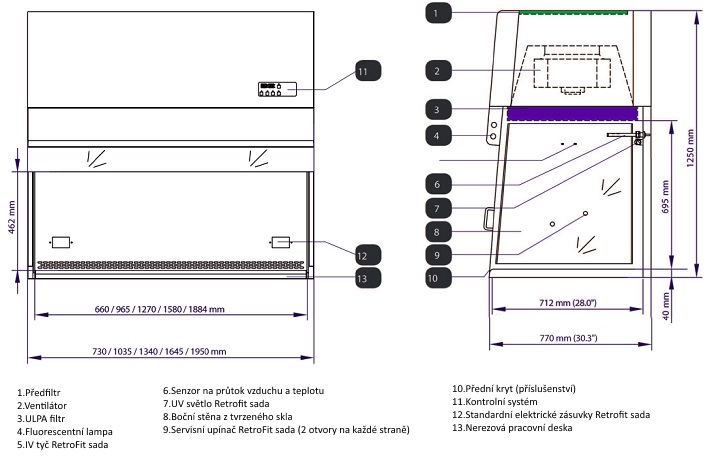

125 126

Rádi Vám připravíme konkrétní cenovou nabídku, včetně dopravy s dodáním až k Vám na pracoviště info@hanyko-praha.cz
